火力全开|中原国际会展中心二期标准展厅建设的速度与智慧
时间:2025-07-10 16:46:18
位于河南郑州航空港区的#中原国际会展中心,距离机场仅6公里,与高铁站一路之隔,将建成中部地区规模最大的会展中心。“项目总占地2000亩,总投资约150亿元,建筑面积约100万平方米,有一万多个停车位,周边有配套酒店,一期已投入使用,二期正在加紧做最后收官,为迎接9月份第三届全国技能大赛做准备。
中原国际会展中心二期 标准展厅结构最具启发意义的不是屋盖桁架拱,而是其横向抗侧系统的建构。
背拉杆的加入巧妙地实现了“内倾A型柱(两端铰接)+桁架拱”由机构向结构的转变,实现了抗侧构件的最小化,同时增强了横向抗侧系统的柔韧性。
中原国际会展中心二期 标准展厅
设计:英国RSHP+德国SBP+同济大学建筑设计研究院(集团)有限公司
膜结构专业分包:浙江萬豪集团
竣工:2025
关键词:立体管桁架拱 内倾A型柱 背拉杆 104m
1 项目概况
中原国际会展中心二期位于郑州航空港经济综合实验区(ZAEZ),二期总占地面积约69.1万m²,总建筑面积约72.7万m²。其中会展部分占地面积约61万m²,建筑面积约52.75万m²,室内展览面积约31.4万m²。
会展中心一期的室内展览面积为12.8万m²,二期完工后,中原国际会展中心的总室内展览面积将达到44.2万m²。
会展中心二期项目位于会展一期的南部,设计包含三个关键部分:会展中心二期、会议中心和配套酒店。一条1.7km长的中央通廊连接三个登录厅、展厅、会议中心及配套酒店。
共设有16个展厅及相关设施,分布在中央通廊的两侧,其中13个标准展厅。每个标准展厅的净面积约为1.25万m²,首层净展厅尺寸为78.5米×161米,能够满足不同展览和活动的需求。

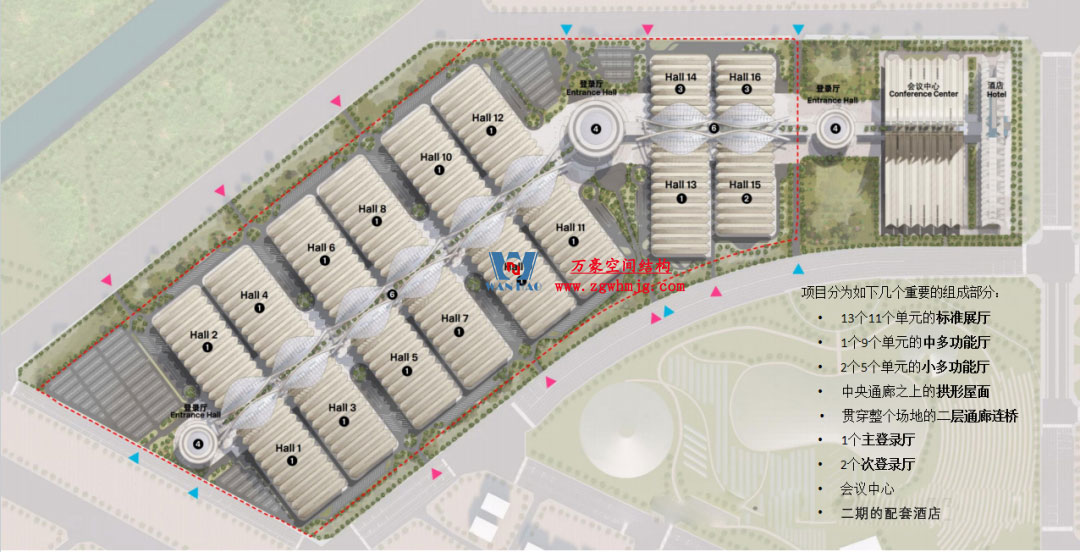

中原国际会展中心二期 展厅分布图

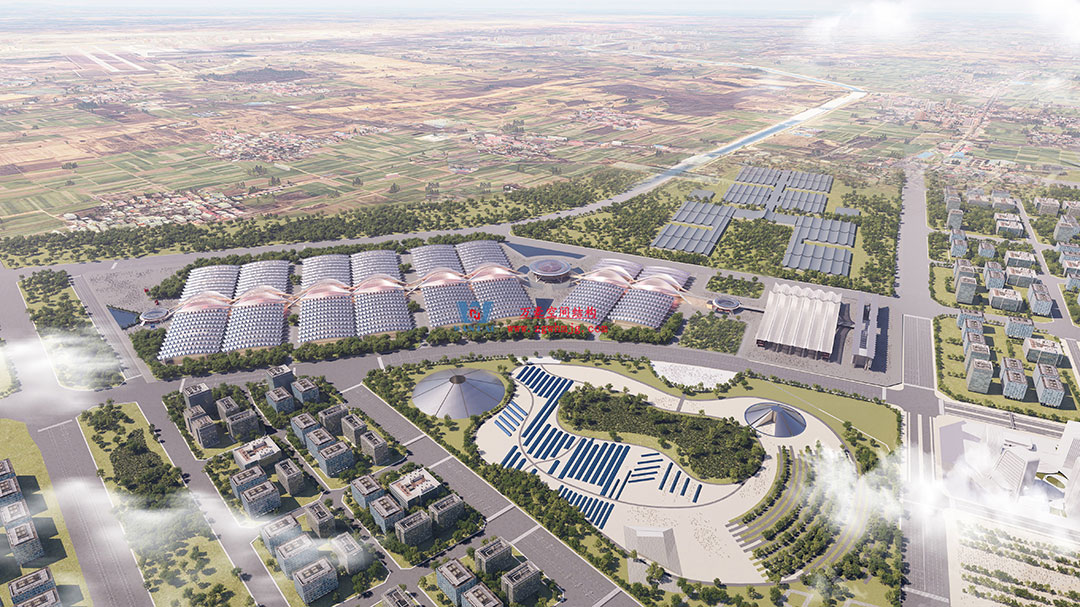

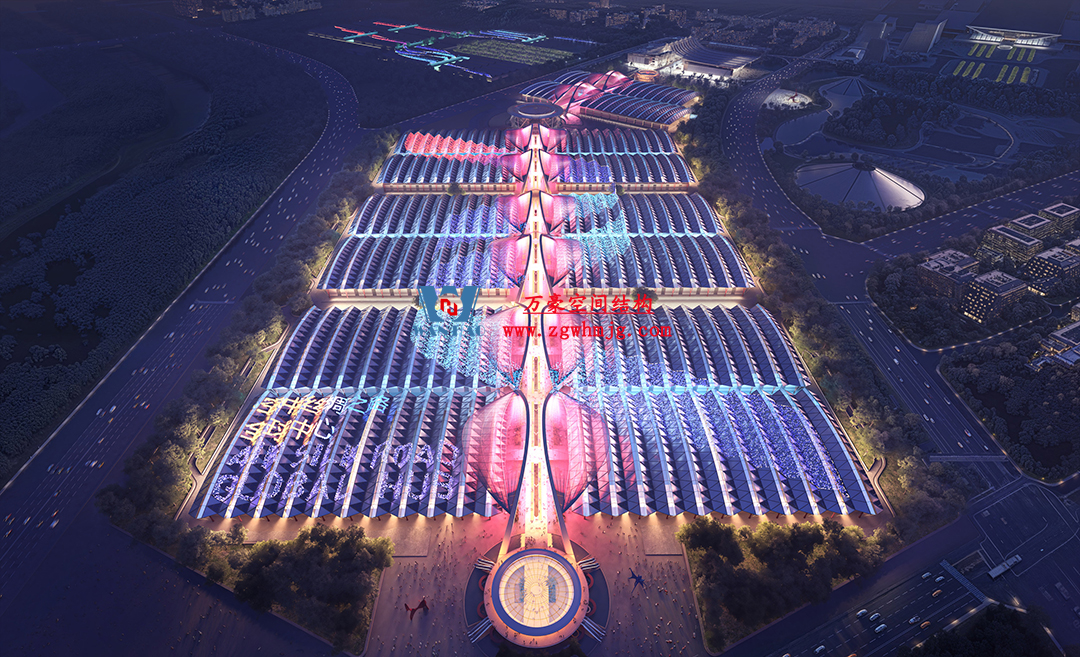

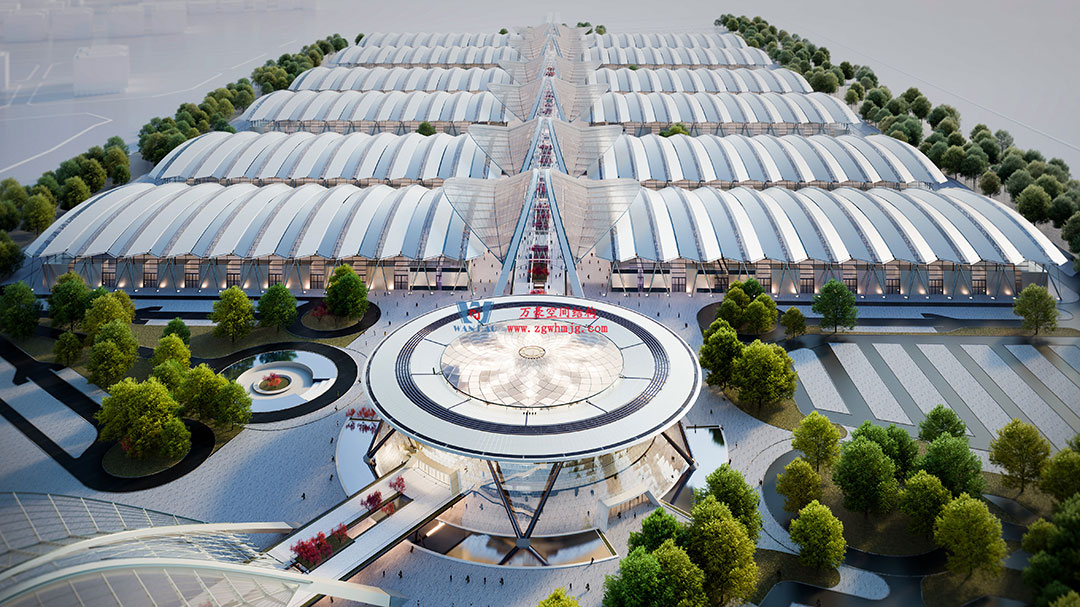

中原国际会展中心二期 鸟瞰
中央通廊效果图
登录大厅
标准展厅
2 标准展厅体系建构
每个标准展厅是一个独立结构单元,长197m,宽104m,高24m。
屋盖采用倒三角形立体管桁架拱结构,桁架拱共计11榀,榀距18m,跨度104m(以A型柱柱脚间距计算)。
与普通桁架结构不同的是,本案在桁架拱两侧设置了悬挑翼,从而使每榀结构单元宽度达到了17m,每榀之间设置了1m宽的联系带,榀榀相连之后,自然形成波纹状屋面,与建筑呈现的水波状屋面效果完美契合。
桁架拱两端由内倾的A型柱支撑,A型柱两端铰接,此时结构是类似于四铰拱的机构。接着,本案的结构设计师,做出了标准展厅结构设计中最为精彩的一步,就是在出挑的上弦杆端部与A型柱柱脚之间设置拉杆,每端两根,每榀共计四根。由此,整个结构仿佛化腐朽为神奇般,由“机构”就转变成了“结构”。结构的横向抗侧系统,通过“桁架拱+内倾A型柱+背拉杆”巧妙地成型了。该手法充分彰显了结构设计师非凡的想象力和深厚的力学功底。
因为A型柱的两肢沿纵向叉开,自然地解决了展厅结构纵向抗侧问题。

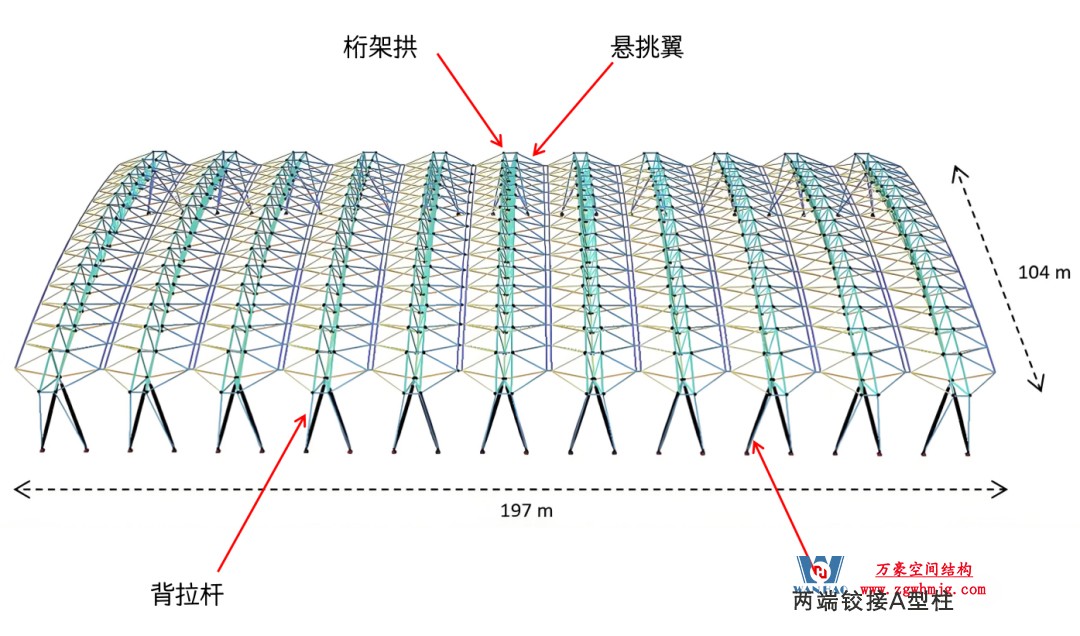

标准展厅结构体系构成图
中原国际会展中心二期钢结构施工图片
中原国际会展中心二期膜结构施工图片
3 标准展厅节点与细部
桁架拱腹杆与弦杆之间采用相贯焊接。
A型柱顶端与桁架下弦之间采用销轴连接,A型柱下端同样采用销轴连接,以实现理想铰接。
A型柱销轴连接
背拉杆采用U型接头销轴连接。
背拉杆接头
榀和榀之间通过圆管钢相贯焊连接。
榀和榀之间1m宽连接带
4 研读小结
中原国际会展中心二期 标准展厅结构最具启发意义的不是屋盖桁架拱,而是其横向抗侧系统的建构。
背拉杆的加入巧妙地实现了“内倾A型柱(两端铰接)+桁架拱”由机构向结构的转变,实现了抗侧构件的最小化,同时增强了横向抗侧系统的柔韧性。
本案在百米大跨场馆设计中对其横向抗侧系统的探索与实践是全新而卓越的。

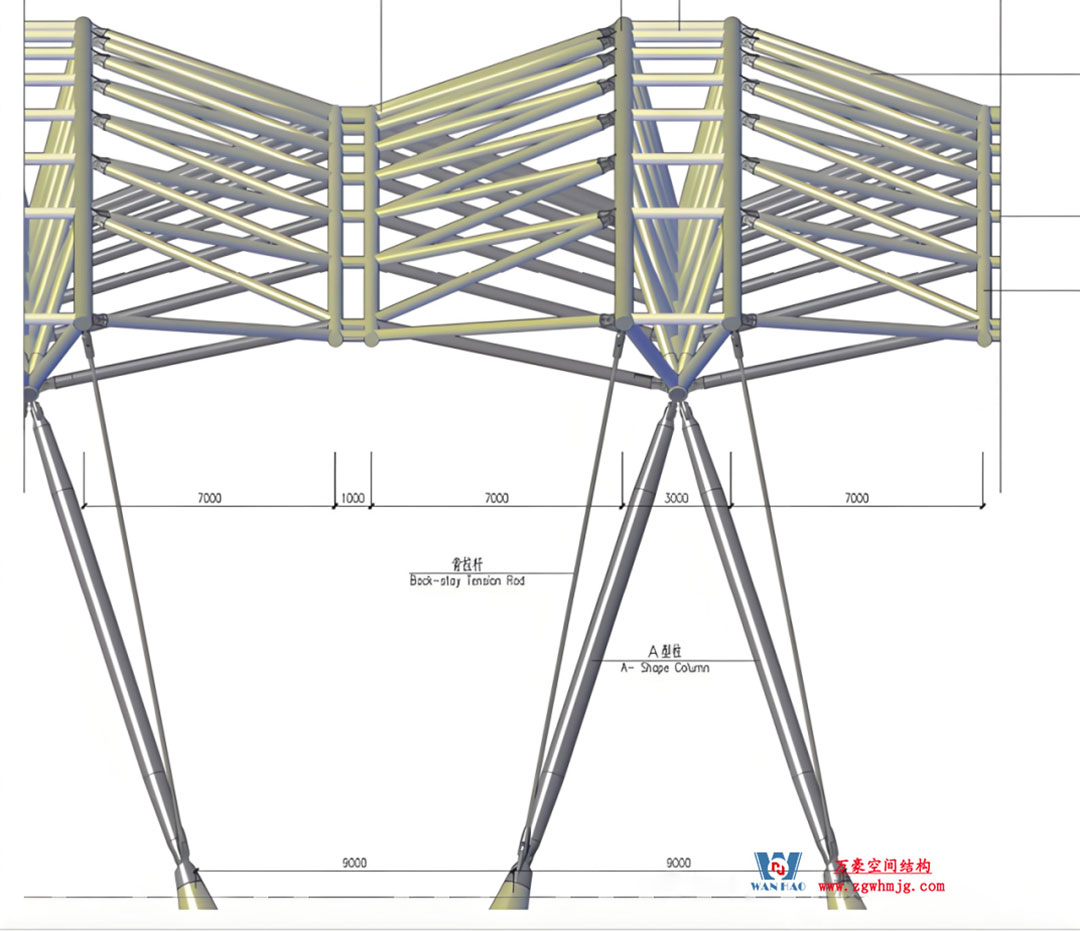

标准展厅结构构型简图

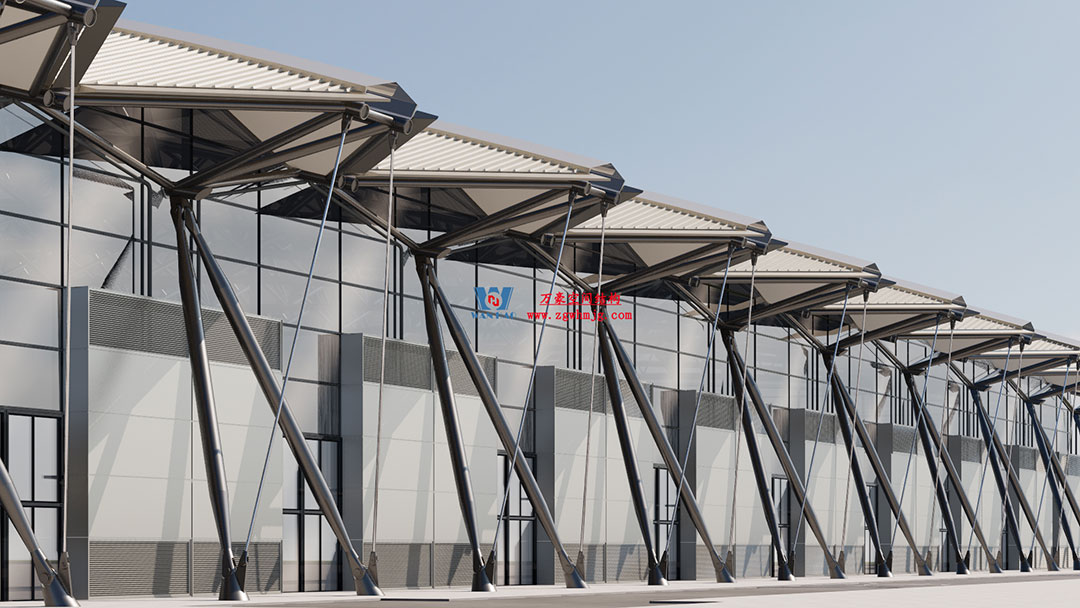

标展展厅A型柱与背拉杆均外置,成为建筑立面最为典型的特征,让展厅的结构特点充分彰显,充满了韵律感和结构之美。本案是建筑和结构完美合作的典范。

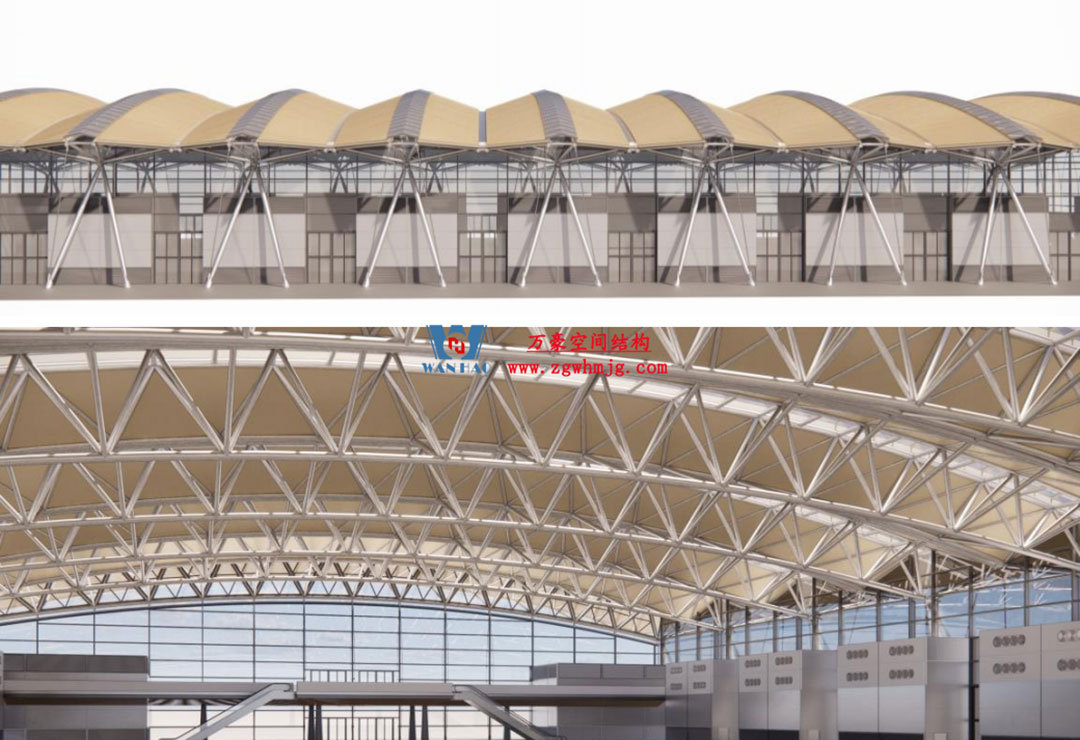

标准展厅外立面效果
炎炎烈日下,项目二期施工现场一派繁忙,萬豪工人们正在加紧对膜结构屋面进行张拉安装。
“整个二期项目施工高峰期出勤人数达5500人,350余台机械设备同时作业,确保项目如期交付。目前,大赛场馆、道路及会议中心等配套工程已进入施工冲刺阶段。”二期项目相关负责人介绍。
放眼望去,二期展厅、中轴会展廊以钢筋铁骨雕刻出了嵩山、黄河、仰韶文化等经典线条,融入河南文化核心设计理念。静待项目完工之时,让我们一起感受这国际现代化场馆,见证中国建造的速度与智慧。
