融入山水之间的PTFE膜结构运动中心

设计单位  中南建筑设计院股份有限公司 墨水尺工作室

项目地点  湖北襄阳

建成时间  2023年5月

建筑面积  138831平方米

PTFE膜面积 21000平方米

膜结构承建单位 浙江万豪空间结构集团有限公司

本文部分文字图片转载自网络，如有侵权，请联系删除。

项目背景

“玉如意”横卧襄樊大地

楚韵匠心拓展幸福空间

襄阳全民体育运动中心项目位于湖北省襄阳市东津新区，总建筑面积约13.7万平方米。包含一座标准的3.3万座乙类中型体育场，内设9道400米国际标准跑道，天然草坪的运动场及标准泳池，包含运动员检录区、裁判、媒体、运动员休息室、VIP包房、观众卫生间、商业配套等。项目作为襄阳最大的全民体育运动设施与湖北省省运会备用场馆，极大改善周边居民对体育健身的迫切需求，产生较大的社会影响效应。

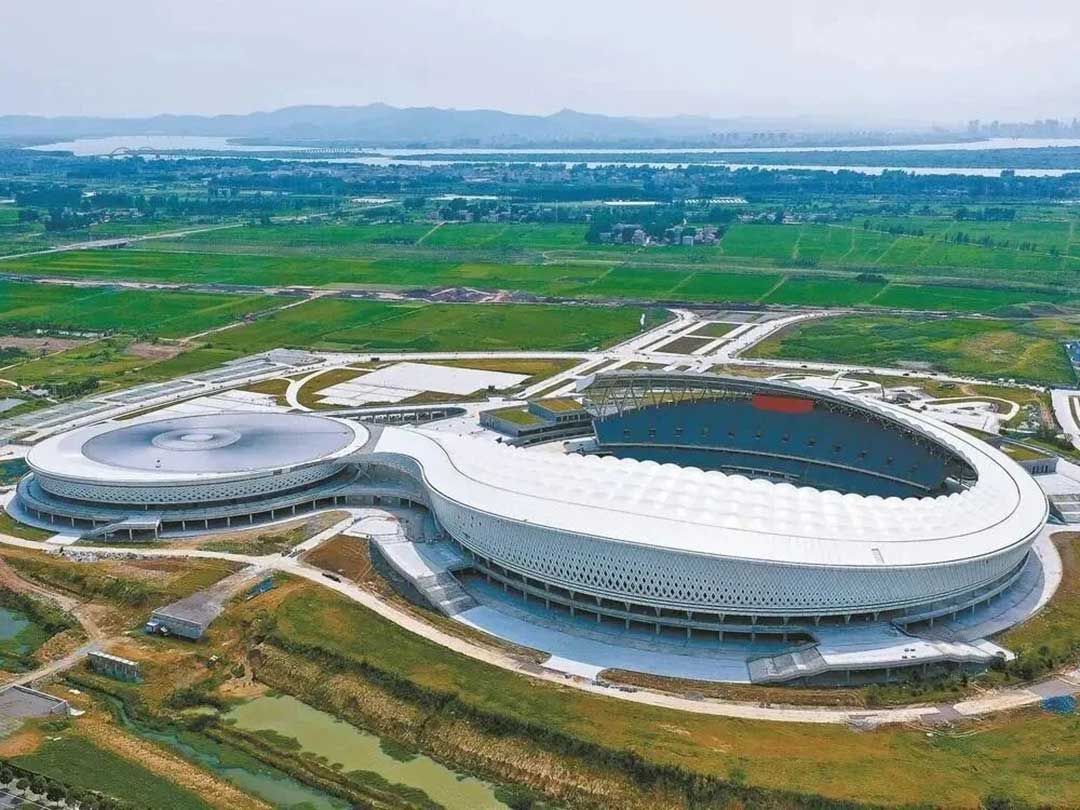

△ 全民体育运动中心鸟瞰  ©此间建筑摄影

地域性特色设计

襄阳全民体育运动中心周边景观优美，汉江自西向东穿城而过，与起伏的山峦共同构成山水环绕的地理格局。因此项目以“襄水云飘，带舞展风华”为设计理念，旨在将城市与自然环境相融合，创造具有地域特色的自然山水格局，在理性设计中展现浪漫诗意，致力于打造“行走于山水之间”的全民运动空间。

△ 体育运动中心与周边环境  ©此间建筑摄影

“山水”之间的运动体验

建筑立面形如飘舞的饰带，与襄城汉水文化一脉相承，用建筑之美，实现文化性和现代感的深度融合。以山为骨，以水为魂构建出一个层次丰富、空间多变的运动空间。

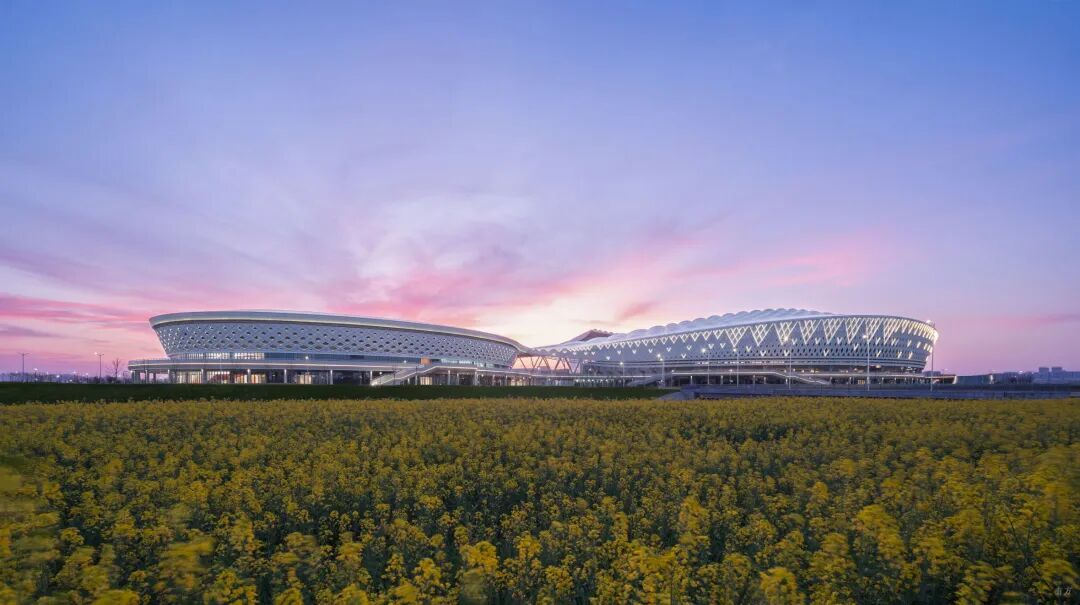

△ 融入山水之间的体育场馆  ©此间建筑摄影

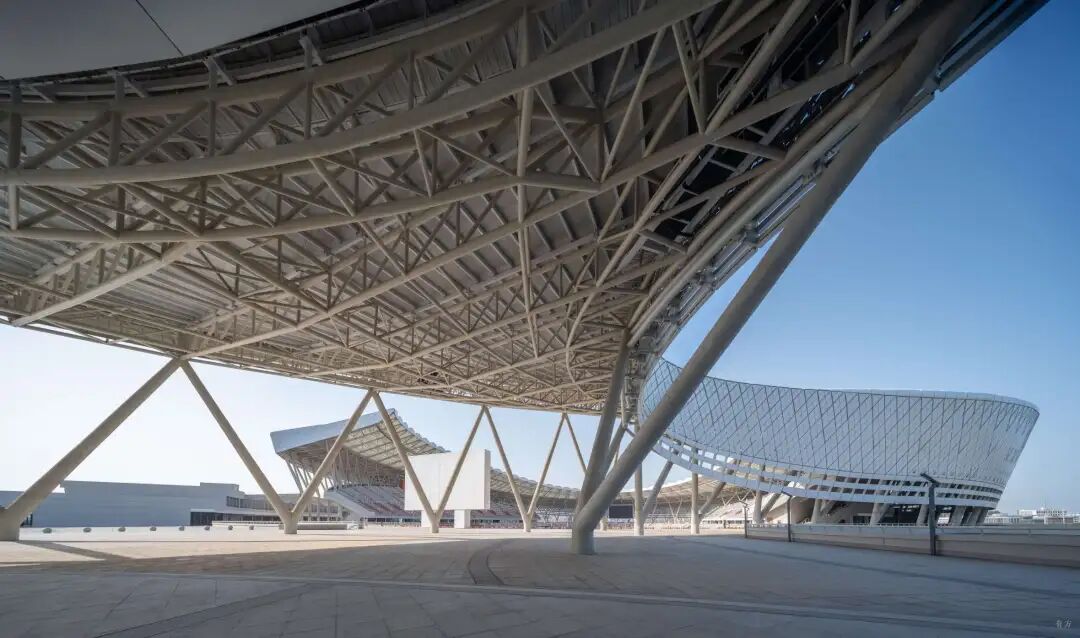

△ “飘带”之下的弹性运营空间  ©此间建筑摄影

建筑布局依照现有水系，并通过架空、镂空手法消隐建筑界面，使其宛如云朵悬浮在基座上，且与公园相融合，营造出行走于青山绿水之间的运动体验。

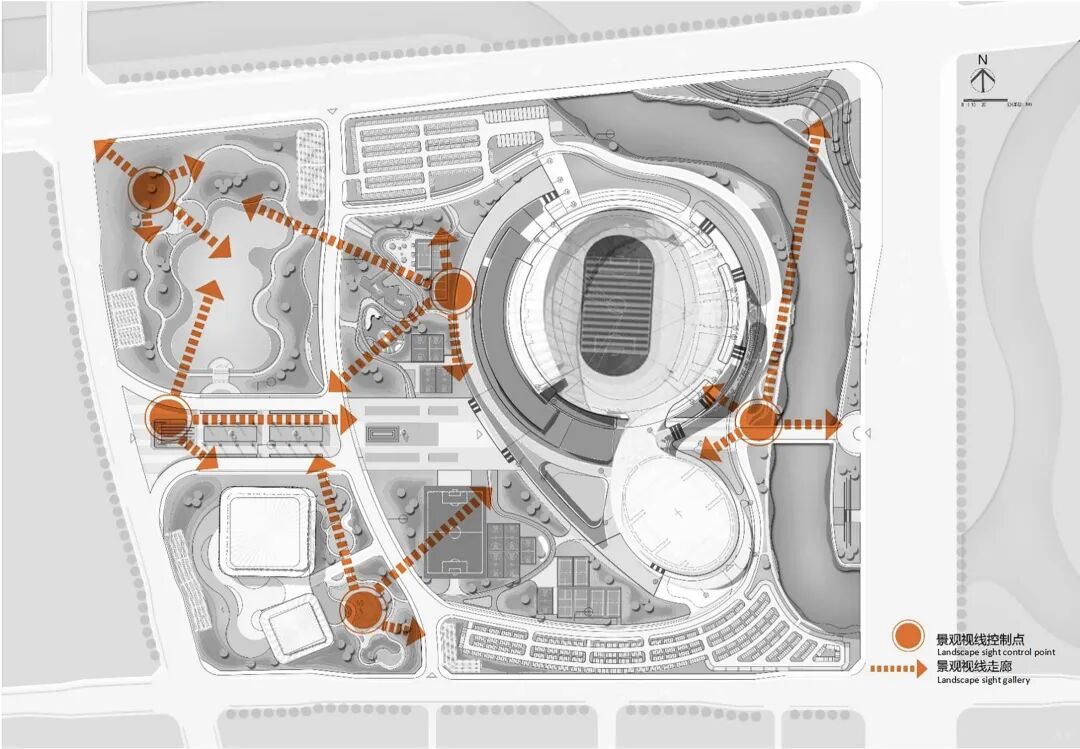

△ 景观轴线  ©中南建筑设计院

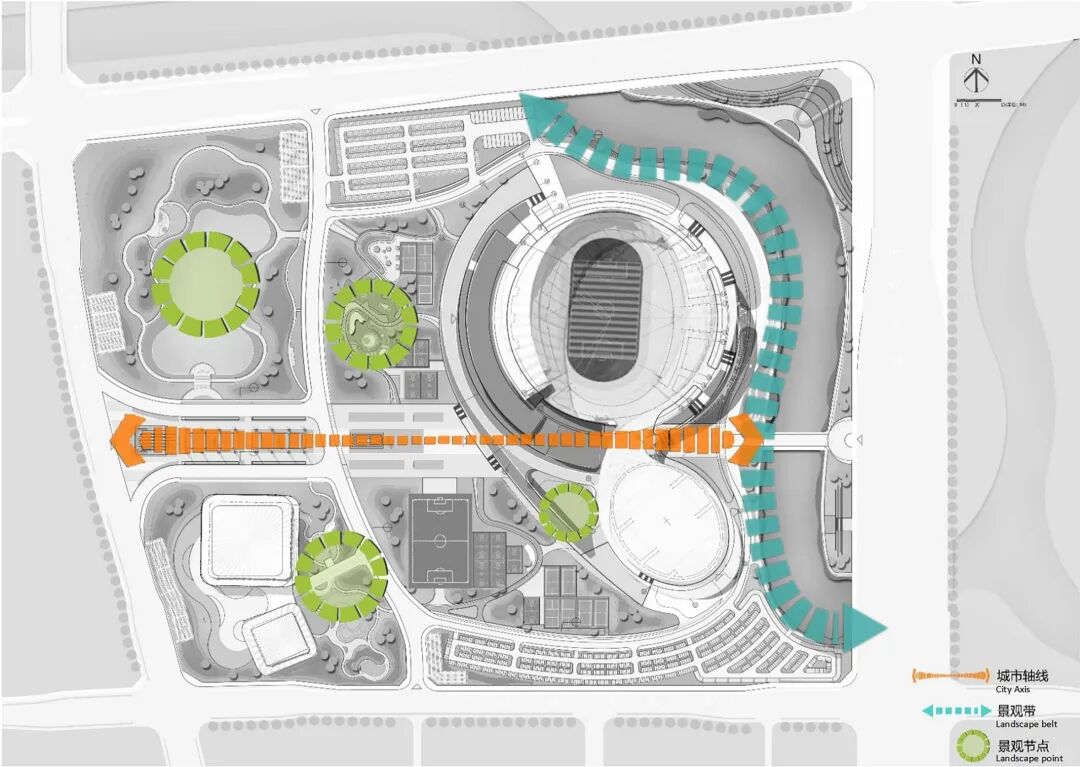

△ 城市轴线  ©中南建筑设计院

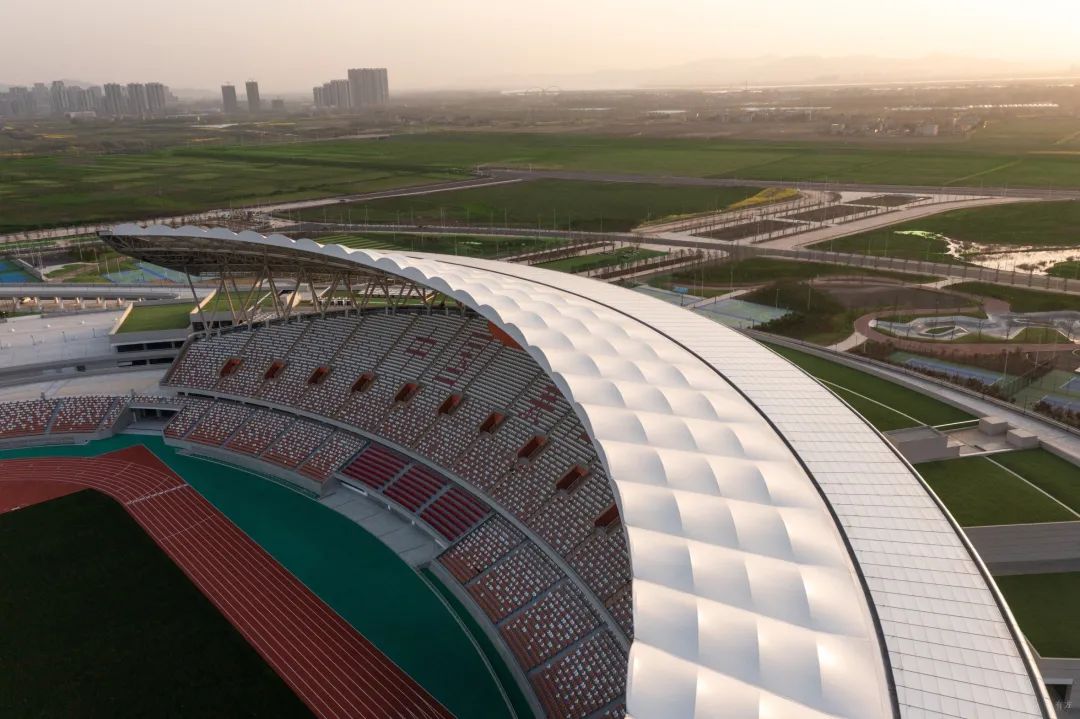

△ PTFE膜屋面飘逸的形态  ©此间建筑摄影

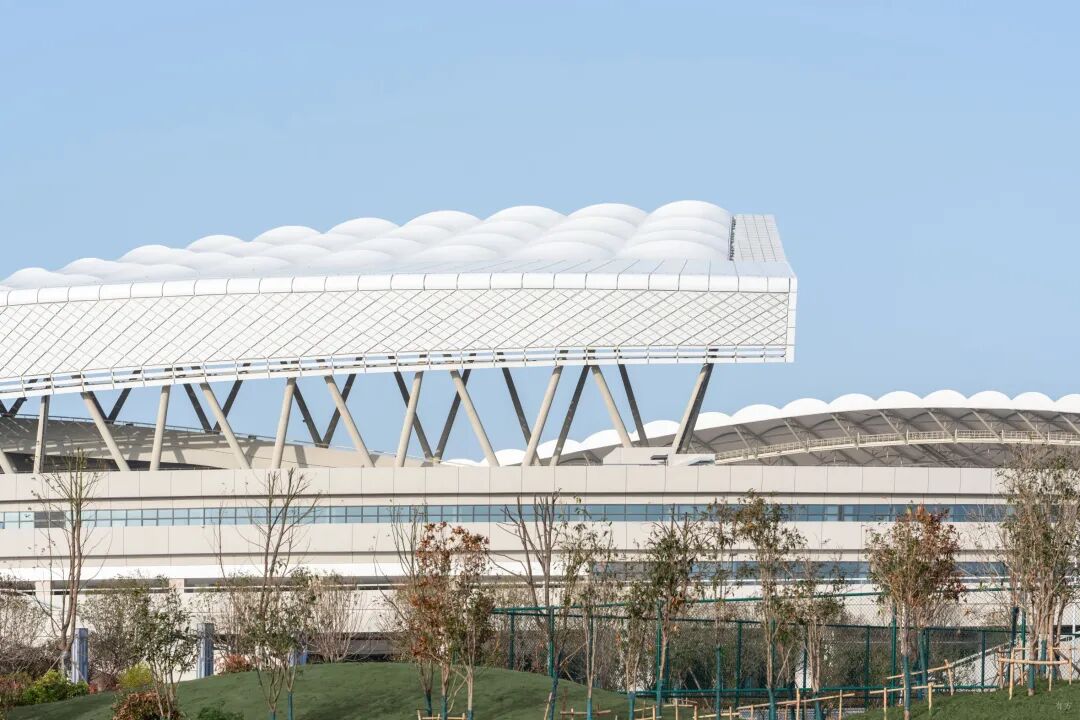

△ 结构轻巧的PTFE膜屋面  ©此间建筑摄影

低碳环保的建设要求

针对体育场馆能耗高的问题，设计采用“被动优先、主动优化”的节能策略，实现低碳、低能耗、低水耗的建设目标。团队搭建BIM模型设计优化；运用Ladybug模拟屋顶造型，使观众席遮阳覆盖达100%；运用Xflow风洞技术减少气流对赛场的影响；使用Radiance计算调整屋面导光管的数量、尺寸与分布，室内天然采光率提高26%。经计算整体节能率达78%以上。

△ 体育场内景  ©此间建筑摄影

△ 建筑平台灰空间  ©此间建筑摄影

△ 体育场结构支撑  ©此间建筑摄影

优异前沿的建筑理念

体育场屋面膜结构中的膜材是柔性的，相比其他普通建筑，在造型上更容易实现可塑性，可以通过建筑意象、周围环境、现代的城市景观相结合，来打造大跨度的体育场馆，更易于建造出富有层次、设计感的造型。

△ PTFE膜与金属铝镁锰板组合的罩棚  ©此间建筑摄影

襄阳全民运动中心整体形似“玉如意”，巨大的钢结构造型，能够随着屋面标高跨度变化，在视觉上呈现出灵动感。体育场屋面采用PTFE膜结构，天光透过罩棚漫射于体育场内，营造丰富的光影层次。半透明的视觉效果能够消除巨大体量所带来的压抑感，与天际间模糊的边界更显朦胧而轻盈，形成一种轻盈感和呼吸感。

△ 体育场镂空平台  ©此间建筑摄影

设计图纸 ▽

△ 总平面图  ©中南建筑设计院

△ 各层平面图  ©中南建筑设计院

△ 立面和剖面图  ©中南建筑设计院

完整项目信息

项目名称：襄阳全民体育运动中心

项目类型：体育建筑

项目地点：湖北省襄阳市

设计时间：2020.3—2020.12

建设时间：2021.1—2023.5

用地面积：147228平方米

建筑面积：138831平方米

设计单位：中南建筑设计院股份有限公司 墨水尺工作室

主创建筑师：肖鹏

设计团队：

建筑：肖鹏、李钫、周凯旋、侯利恩、张健

结构：周德良、方少文、张书强、张一帆

景观：李庭光

给排水：邓斌、朱华俊

暖通：王春香、冷鸿杰

电气：容浩、夏郑中

绿建海绵：吴银光

照明：王晓雯

桥梁：王焕

造价：乐红利

施工：中国建筑第八工程局有限公司

材料：铝板（中建八局）；PTFE膜（浙江万豪集团）；金属屋面（斯托姆）

业主：襄阳汉江欣城体育产业有限公司

摄影师：赵奕龙
